2-1   HG系列─重负荷型滚珠线性滑轨
HG 系列线性滑轨，為四列式单圆弧牙型接触线性滑轨，同时整合最佳化结构设计之超重负荷精密线性滑轨相较於其他之线性滑轨提昇了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成為未来全世界工业產品发展的趋势，H 四列式超重负荷线性滑轨，即為基於此理念开发之產品。
2-1-1 HG 系列线性滑轨特点
(1) 自动调心能力
来自圆弧沟槽的DF(45°-45°)组合，在安装的时候，藉由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，產生自动调心能力之效果而而得到高精度稳定的平滑运动。
(2) 具有互换性
由於对生產製造精度严格管控，线性滑轨尺寸能维持在一定的水準内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购滑轨或滑块，亦可分开储存滑轨及滑块，以减少储存空间。
(3) 所有方向皆具有高刚性
运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。

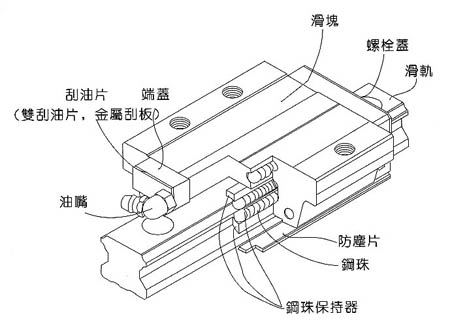

2-1-2 HG本体结构

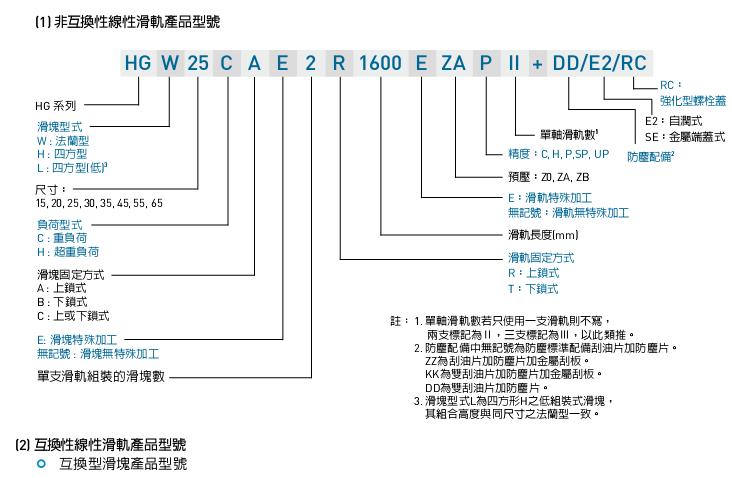

2-1-3 產品规格说明

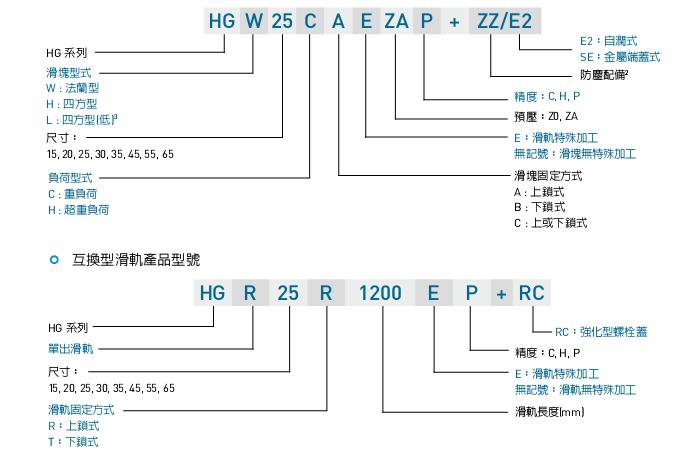

HG系列分為非互换性及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在於互换性型之滑块、滑轨可
单出互换使用，较便利，但其组合精度无 H在製造上有良好的尺寸
控制及严格的品质要求，互换性型之组合精度目前已达到一定的水準，对不需配对安装线性滑轨的客户而言，
是一项狠好的选择。线性滑轨的產品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格要求，以
利订货时双方对產品的确认。

HG系列直线导轨（精密级现货）
HGR15-R1000-H，HGR20-R1000-H，HGR25-R1000-H，HGR30-R1000-H
HGR35-R1000-H，HGR45-R1000-H，HGR55-R1000-H，HGR65-R1000-H
HGH系列重负荷滑块（精密级现货）
HGH15CAZ1H，HGH20CAZ1H，HGH25CAZ1H，HGH30CAZ1H，HGH35CAZ1H，HGH45CAZ1H，HGH55CAZ1H，HGH65CAZ1H
HGW系列重负荷滑块（精密级现货）
HGW15CCZ1H，HGW20CCZ1H，HGW25CCZ1H，HGW30CCZ1H
HGW35CCZ1H，HGW45CCZ1H，HGW55CCZ1H，HGW65CCZ1H
HGH系列超重负荷滑块（精密级现货）
HGH20HAZ1H，HGH25HAZ1H，HGH30HAZ1H，HGH35HAZ1H
HGH45HAZ1H，HGH55HAZ1H，HGH65HAZ1H
HGW系列超重负荷滑块（精密级现货）
HGW20HCZ1H，HGW25HCZ1H，HGW30HCZ1H，HGW35HCZ1H
HGW45HCZ1H，HGW55HCZ1H，HGW65HCZ1H
1、高组装方型：HGH15CA　HGH20CA　HGH25CA　HGH30CA　HGH35CA　HGH45CA　HGH55CA HGH65CA
2、高组装法兰型：HGW15CA HGW20CA　HGW25CA　HGW30CA　HGW35CA　HGW45CA　HGW55CA HGW65CA
3、低组装方型：EGH15CA　EGH20CA　EGH25CA　EHG30CA　
4、低组装法兰型：EGW15CA　EGW20CA　EGW25CA　EGW30CA
5、高组装加长方型：HGH15HA　HGH20HA　HGH25HA　HGH30HA　HGH35HA　HGH45HA　HGH55HA　HGH65HA
6、高组装加长法兰型：HGW15HA　HGW20HA　HGW25HA　HGW30HA　HGW35HA　HGW45HA　HGW55HA　
7、高组装法兰型上下锁式：HGW15CC　HGW20CC　HGW20HC　HGW25CC　HGW25HC　HGW30CC　HGW30HC　HGW35CC　HGW35HC　HGW45CC　HGW45HC　HGW55CC　HGW55HC　HGW65CC　HGW65HC
